發動機曲軸加工工藝及夾具設計

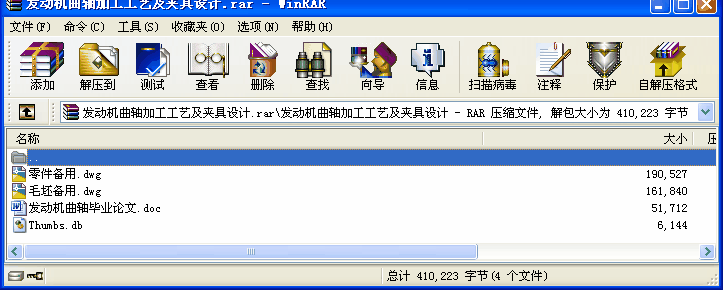

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本設計主要圍繞發動機曲軸的工藝規程和專用夾具設計進行研究，其內容包括了解曲軸結構，確定曲軸的生產類型，相關的技術要求。在此基礎上，選擇毛坯，確定毛坯的尺寸公差和機械加工余量，繪制毛坯圖。CAD繪制標準零件圖，并在認真詳細分析零件圖后，進行基準的選擇，制定了表面加工方法，劃分加工階段，根據生產類型確定工序的集中和分散，合理地安排工序，編排合適的工藝路線；進行詳細的大量計算，包括：加工余量、工序尺寸和公差的確定、切削用量的計算及時間定額的計算。從而制定出一套合理的機械加工工藝卡片和機械加工工序卡片。
第二部分的設計是本課題的重點也是難點，主要圍繞專有鉆床類夾具的設計，用臥式雙面中心孔鉆床，為銑斷面打中心孔這道工序設計一鉆床夾具。首先明確夾具設計的主要任務，通過確定定位元件，導向裝置，夾緊機構得出夾具的結構方案，查閱相關國家標準，繪畫夾具裝配圖。
本課題研究的發動機曲軸應用在汽車發動機中，
總之，曲軸加工工藝的安排以及專用夾具的設計是一項非常復雜的高難度工作，。它是一種需大批量生產的零件。且技術要求比較高，為了確保產品的質量和水平，設計工作按照科學的程序進行，分清主次，合理取舍。
關鍵詞：曲軸，加工工藝，工藝規程，制造工藝，夾具
...
