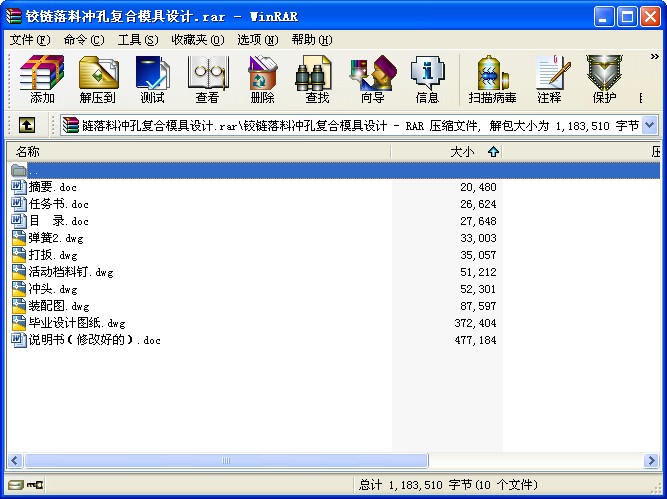

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

鉸鏈落料沖孔復合模具設計
摘要
此次我的畢業設計題目是鉸鏈冷沖壓模具設計，經過對這個題目的分析與研究，最終確定了以復合模沖孔落料（落料與沖Φ8.4孔）→沖Φ10.4孔→預彎→卷圓→彎曲的工序組合來完成這副模具的設計。此課題主要詳細介紹了在鉸鏈冷沖壓模具設計過程中，對各個工序的設計構想及具體實施方案，并且主要講述模具設計工藝方案及工藝過程。
由于工作量大，所以此套模具由多人完成，而我設計的課題是鉸鏈落料沖孔復合模具設計，在對沖壓件工藝分析后我進行了方案比較與確定，然后以我自己的課題估算了模具各主要零件（凹模、凸模固定板、墊板，凸模）的外形尺寸，并確定標準模架以及卸料橡膠或彈簧的自由高度等。我設計的這副落料沖孔模的特點及原則是：首先得保證產品質量節約原材料，降低勞動強度，降低成本，提高勞動生產率，最后達到產品的要求。
關鍵詞冷沖模復合模設計
目錄
第一章概述………………………………………………………………………1
1.1課題的來源與選題依據…………………………………………………………1
1.1.1課題的意義……………………………………………………………………1
第二章沖壓工藝過程設計…………………………………………………1
2.1沖壓件的工藝分析………………………………………………………………2
2.1.1根據零件的使用條件和技術要求進行工藝分析……………………………2
2.1.2根據零件的形狀、尺寸精度和材料進行工藝分析…………………………2
2.1.3材料分析………………………………………………………………………3
2.2沖壓件工藝方案的確定………………………………………………………4
2.2.1沖壓工序類型和工序數量的確定……………………………………………4
2.2.2工序組合及方案比較…………………………………………………………4
2.2.3各工序模具結構形式的確定…………………………………………………4
2.2.4計算并確定每個工序的形狀和尺寸并繪制各工序圖………………………4
2.2.5 計算各工序的沖壓力，初選壓力機………………………………………9
第三章沖壓模具設計………………………………………………………12
3.1 模具結構形式的確定…………………………………………………………12
3.2 計算模具壓力中心，確定模具受力中心的位置………………………………12
3.3 計算或估算模具各主要零件…………………………………………………12
3.4 確定凸、凹模的間隙，計算凸凹模工作部分尺寸…………………………14
3.5 校核壓力機……………………………………………………………………14
結論………………………………………………………………………………16
致謝………………………………………………………………………………17
參考文獻………………………………………………………………………18
附錄………………………………………………………………………………19

...
