液壓扳手完整版
- 文件介紹：

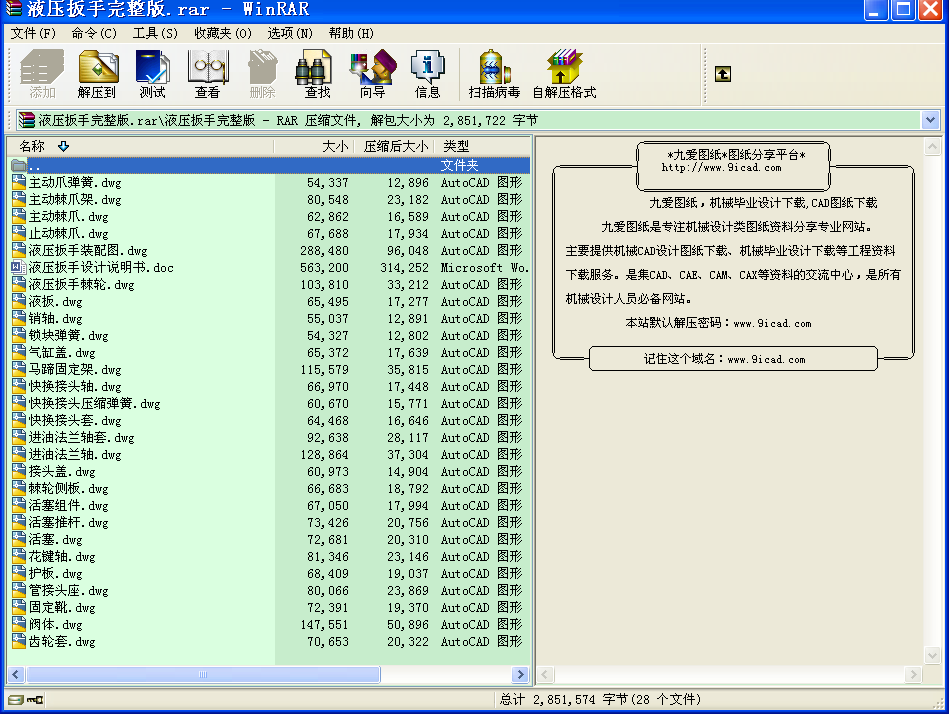

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要.
在能源，交通，冶金，化工，礦山及其他行業的設備安裝，檢修工作中，裝拆大規格螺栓比較困難；有些螺栓安裝在空間非常窄小的地方無法用加長力臂或用錘擊的方法緊固和拆卸螺栓；有些設備長期使用在比較潮濕的地方，螺栓銹蝕嚴重?zé)o法用人工拆卸，因而難以檢修；在架空管道和高空設備構架上緊固和拆卸螺栓，工作人員雖然戴著安全帶也難以用上力，要安全地完成工作非常困難；據設備管理權威機構統計，在設備運行故障中有50%以上是因?yàn)槁菟▎栴}引起的，因螺栓問題而造成設備重大事故的數量也非常驚人，因此新的設備安裝和檢修規范對螺栓緊固的力矩要求比較嚴格，而用人工方法難以達到要求。
液壓扭矩扳手是解決以上問題的理想工具。該工具用配套的超高壓液壓泵產生的高壓油作為動力，自動完成螺栓的緊固和拆卸工作，平穩，無沖擊，安全，裝配質量高。
中英文關鍵詞對照
液壓扳手——Hydraulic pressure spanner
棘輪——Notch wheel
棘爪——detents
活塞缸——Piston cylinder
活塞桿——Connecting rod
彈簧——Spring
強度——Intensity
扭矩——Torque
圓周力——Circumference strength
端蓋——End cover
法蘭——Flange
快換接頭——Fast replacement attachment
目錄
前言………………………………………………………6
第一章 液壓缸的設計……………………………………………7
1.1.1缸筒的結構設計 ……………………………………8
1.1.2單活塞液壓缸內徑的計算……………………………9
1.1.3缸筒臂厚的計算 ……………………………………9
1.1.4缸筒臂厚的驗算 ……………………………………10
1.1.5缸筒底部厚度設計計算 ……………………………10
1.1.6缸筒端部法蘭厚度設計 ……………………………11
1.1.7缸筒端部法蘭用螺釘強度設計計算 …………………11
1.2缸筒材料 ……………………………………………13
1.3缸筒的加工要求 ………………………………………13
第二章 活塞的設計 ……………………………………13
2.2.1初步確定活塞桿直徑d ……………………………13
2.2.2活塞桿的強度計算……………………………………14
2.2.3活塞桿的加工要求……………………………………14
2.2.4活塞的導向環 ……………………………………15
2.3活塞用導向環寬度計算…………………………………15
2.4活塞桿的導向.密封和防塵 ……………………………16
2.5中隔圈的設計 ……………………………………17
2.5.1中隔圈 ……………………………………17
2.5.2中隔圈長度的確定方法……………………………17
第三章 棘輪機構的設計 ………………………………………17
3.1棘輪機構的基本型式和工作原理 ………………………17
3.2棘輪機構的特點及應用 ……………………………18
3.3 棘輪機構的分類方式 …………………………18
3.4.1棘輪尺寸的設計計算…………………………………19
3.4.2棘輪強度校驗 ……………………………………20
第四章 彈簧的設計 ……………………………………………21
4.1.1主動爪彈簧的設計計算 ……………………………22
4.1.2 壓縮彈簧穩定性驗算 ………………………………24
4.1.3壓縮彈簧強度驗算……………………………………24
4.1.4共振驗算 ……………………………………………25
4.1.5普通圓柱形螺旋彈簧的技術要求………………………25
4.2.1鎖塊彈簧的設計計算 …………………………………26
4.2.2壓縮彈簧穩定性驗算 …………………………………27
4.2.3壓縮彈簧強度驗算 …………………………………27
第五章 機殼的設計 ………………………………………………27
第六章 主被動棘爪的設計計算 …………………………………28
結論 …………………………………………………………………29
致謝……………………………………………………………………30
參考文獻 ……………………………………………………………31
相關英文資料…………………………………………………………32
相關譯文………………………………………………………………36 ...
