數控車床自動回轉刀架結構設計.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 設計任務
題目：數控車床自動回轉刀架結構設計

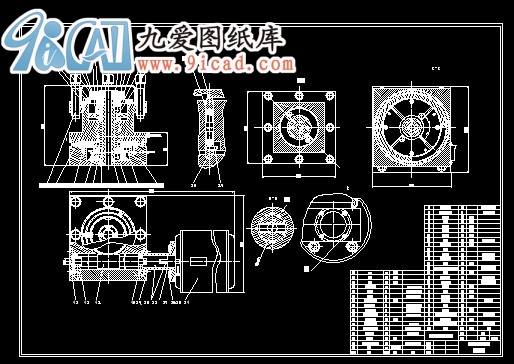

任務：設計一臺四工位立式回轉刀架，適用于C616或C6132經濟型數空車床。要求繪制自動回轉刀架的機械結構圖。推薦刀架所用電動機的額定功率為
90W，額定轉速1480r/min，換刀時要求刀架轉動的速度為40r/min，減速裝置的傳動比為i=37。
總體結構設計
1、 減速傳動機構的設計
普通的三項異步電動機因轉速太快，不能直接驅動刀架進行換刀，必須經過適當的減速。根據立式轉位刀架的結構特點，采用蝸桿副減速時最佳選擇。蝸桿副傳動可以改變運動的方向，獲得較大的傳動比，保證傳動精度和平穩性，并且具有自鎖功能，還可以實現整個裝置的小型化。
2、 上刀體鎖緊與精定位機構的設計
由于刀具直接安裝在上刀體上，所以上刀體要承受全部的切削力，其鎖緊與定位的精度將直接影響工件的加工精度。本設計上刀體的鎖進玉定位機構選用端面齒盤，將上刀體和下刀體的配合面加工成梯形端面齒。當刀架處于鎖緊狀態時，上下端面齒相互嚙合，這時上刀體不能繞刀架的中心軸旋轉；換刀時電動機正轉，抬起機構使上刀體抬起，等上下端面齒脫開后，上刀體才可以繞刀架中心軸轉動，完成轉位動作。
3、 刀架抬起機構的設計
要想使上、下刀體的兩個端面齒脫離，就必須設計適合的機構使上刀體抬起。本設計選用螺桿-螺母副，在上刀體內部加工出內螺紋，當電動機通過蝸桿-渦輪帶動蝸桿繞中心軸轉動時，作為螺母的上刀體要么轉動，要么上下移動。當刀架處于鎖緊狀態時，上刀體與下刀體的端面齒相互嚙合，因為這時上刀體不能與螺桿一起轉動，所以螺桿的轉動會使上刀體向上移動。當端面齒脫離嚙合時，上刀體就與螺桿一起轉動。
設計螺桿時要求選擇適當的螺距，以便當螺桿轉動一定的角度時，使得上刀梯與下刀體的端面齒能夠完全脫離嚙合狀態。
...
數控車床自動回轉刀架結構設計.rar_下載(rar格式) 成套圖紙
