刀具課程設計
- 文件介紹：

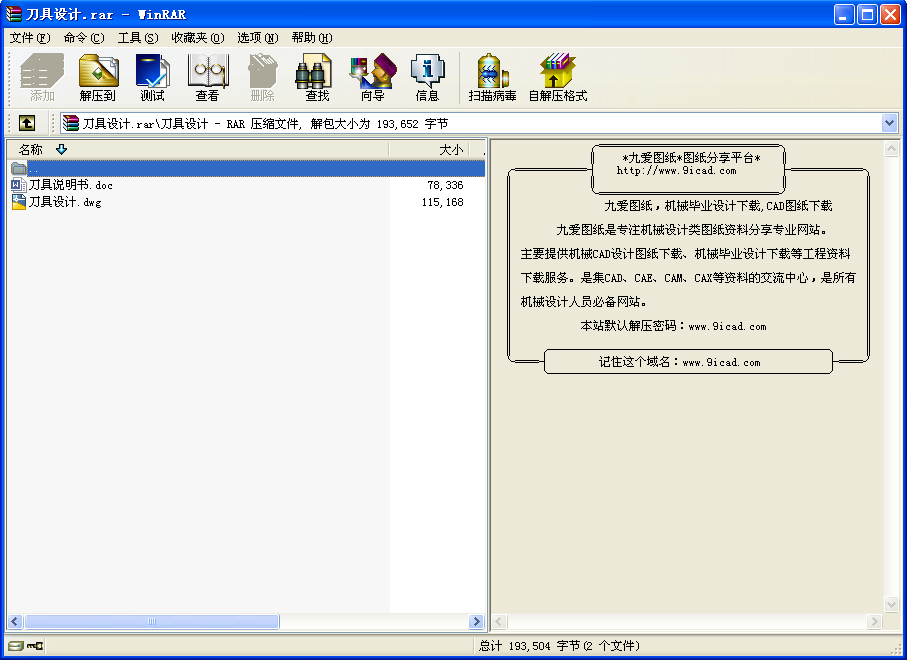

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 刀具設計
序號 設計項目 設計內容 結果 資料來源
1 直徑方向
拉削余量A A=Dmax-dwmin=26.035-24.89=1.145 A=1.145 表3-32
2 齒升量
af Af1=0.03 Af2=0.025、0.02、0.015、 Af3=0.01
Af4=0 表3-35
表3-36
表3-37
3 齒數z 初選：Z2=3 Z3=4 Z4=6
Z1=A-（A1.+A3）/2 Af1=1.145-（3*（0.025+0.02+0.015）=4*0.01）/2*0.05=15.417
取z1=7余下未貼處的余量2A=1.145-[15*0.05*2+2*（0.025+0.02+0.015）+4*2*0.01]=0.165
則過度齒數 Z2=5
余下余量分配后，則每齒直徑應為：
2Af2=0.05、0.04、0.03、0.02 0.01 Z1=15
Z2=3
Z3=4
Z4=6
調整齒數
Z1=16
Z2=5
Z3=4
Z4=6
表3-38
4 直徑Dx 粗貼齒：Dz1=dwmin=24.89，第一齒未貼處余量，故粗貼齒余量A1=15*2*0.03=0.90
由z2—z16齒貼除，則每齒直徑應為：
Dz2-- D z16= Dz1-- D z13+2afx
過度齒：Dz18- D z22=25.84、 25.88、
25.91、 25.93 25.92
精貼齒：Dz23-D z27=25.94、25.96、25.98
26.00 26.02 26.035
校準齒：Dz28 D z34=25.92 DZ13精切齒
5 幾何參數 Ro=15o ao=2o—3o bo1=0.1—0.3 表3-33
表3-34
6我自己 齒距
P/mm P=1.5*=1.5*=8.484
P取9 P=9 表3-38
7 檢驗同時工作齒數 Ze=L/p+1=4.55＞3 Ze>3 表3-38
8我自己 容屑槽深度h h=1.13*=1.13*=2.712 h=2.712 表3-39
9 容屑槽形式和尺寸 形式：圓弧齒背形;
尺寸：
粗貼齒：p=9 g=3 h=3.5 r=1.8
R=5
精貼齒：p=7 h=.5 g=2.5 r=1.3
R= 取p=9、7寸 表3-39
10 分屑槽尺寸 弧形槽：h=8 R=25
角度槽：h=13 bn=7 w=90o
槽底后角：an=5o 表3-41
表3-42
11 檢驗 檢驗拉削力：
Fc=Fc*bd* ze*k=166*3.14D/2*ze*(k0k1k2k3k4)= 41.6KN
FQ=100*0.75KN=75KN
比較知：Fc<FQ
檢驗拉刀強度： σ=Fc/Amin
Amin=3.14(Dz1-2h)/4=3.1416*(24-8)（24-8）/4=200.96
σ=30615/200.96=152mpa
σ<[σ] FC=30.615
FQ=75KN
FC< FQ 表3-51
表3-52
表3-53
L6110說明書
12 前柄 D1= D2= L1=45 表3-48
13 過度錐與頸部 過度錐：L3=15
頸部：D2=22 L2=90 L3=15
D2=22
L2=90 表3-50 ...
