照相機支架塑模設計

文件大小： 401.47 KB
下載次數：
文件評級：
更新時間：2014-09-26
發布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

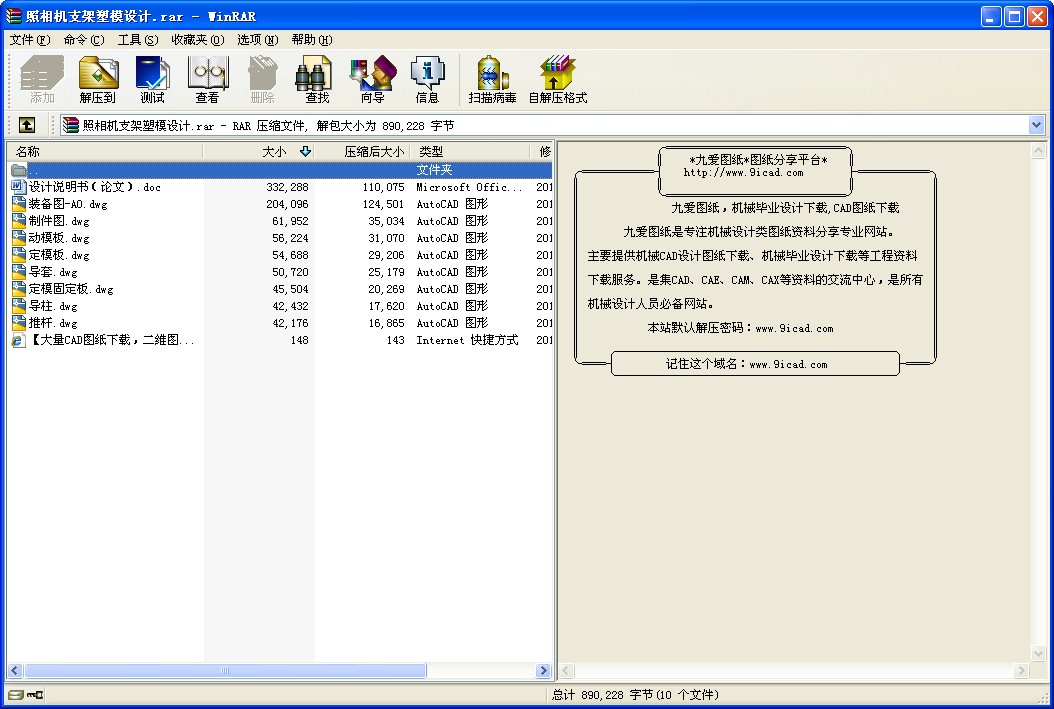

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

照相機支架塑模設計
目錄

一、塑件的分析 …………………………………………… (2)
二、塑件的形狀尺寸………………………………………… (3)
三、形腔數目的決定及排布………………………………… (3)
四、分型面的選擇…………………………………………… (4)
五、澆注系統的設計………………………………………… (4)
六、注射機的型號和規格校核…………………………… (5)
七、成型零部件的工作尺寸計算…………………………… (5)
八、導柱導向機構的設計………………………………… (11)
九、推出機構的設計 …………………………………… (13)
十、溫控系統的設計 ………………………………… (14)
十一、側向導柱與抽芯機 ………………………………… (15)
十二、設計小結參考文獻 ………………………………… (16)
第一部分塑料PS

PS：聚苯乙烯
一、基本特性：
聚苯乙烯無色透明、無毒無味。落地有清脆的金屬聲、密度為1.054g/cm。聚苯乙烯的力學性能與聚合方法、相對分子質量大小、定向度和質量有關，相對分子質量越大機械強度越高。它有優良的電性能（尤其是高頻絕緣性能）和一定的化學穩定性。它能耐堿、硫酸、磷酸、10%-30%的鹽酸、稀醋酸及其他的有機酸。但不耐硝酸及氧化劑的作用，對水、乙醇、汽油、植物油及各種鹽溶液也有足夠的抗蝕能力。但耐熱性能低，熱變形溫度一般在70-80度，只能在不高的溫度下作用。
主要用途：
在工業中做儀表、燈罩、化學儀器、零件、透明模型等。在電器方面做良好的絕緣材料、接線盒電池盒等。在日用品方面廣泛的用于包裝材料、各種容器、玩具等。

成型特性：
1. 無定形料、吸濕性小，不易分解，性脆易裂，熱膨脹系數大，易產生應力開裂。
2. 流動性能較好，溢邊值0.03mm左右。
3. 塑件壁后均勻，不宜有鑲件，缺口，尖角，各方面應圓滑連接。
4. 可用螺桿或柱塞式注射機加工，噴嘴可用直通式或自鎖式。
5. 宜用高料溫、模溫、低注射壓力，延長注射時間有利降低內應力，防止縮孔，變形，但是溫高易出銀絲，料溫低或脫模劑多則透明性差。
6. 可采用各種形式進料口、進料口與塑件應圓弧連接，防止去除澆口時損壞塑件；脫模斜度宜取2度以上，頂出均勻以防止脫模不良發生開裂、變形、可用熱澆道系統。
綜合性能：
比熱容： 1340J/（kg.k）
熱變形溫度： 65-950oC
抗拉屈服強度: 35-63Mpa
拉伸彈性模量： 2.8-3.5%Gpa
抗彎強度： 61-98Mpa
抗壓強度： 80-112MPa
斷裂伸長率： 1.0%
抗拉強度： 35-63MPa
PS的注射工藝參數：
注射機類型：柱塞式

參見《塑料 ...
